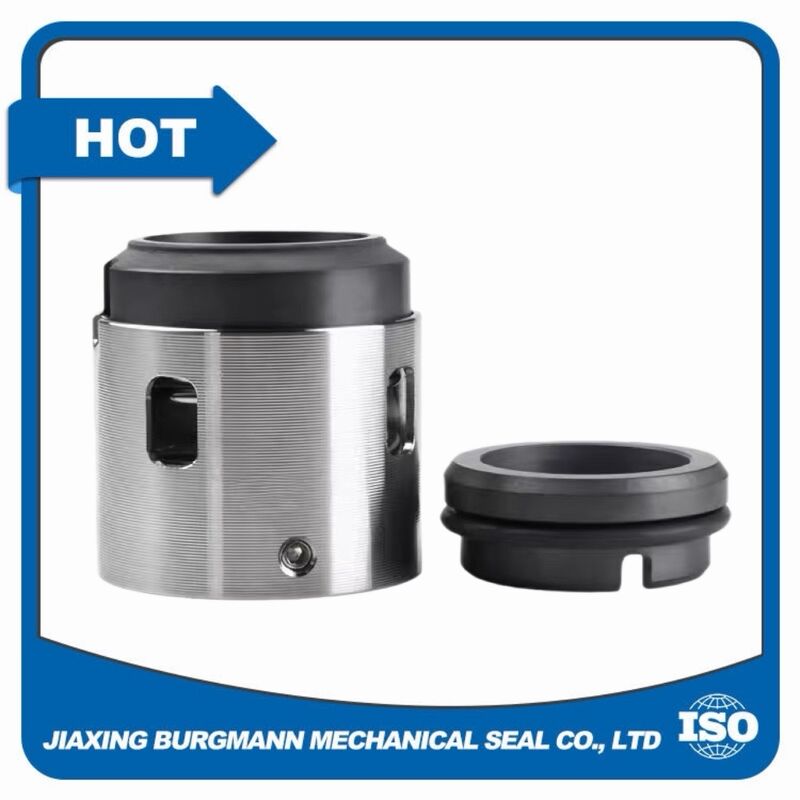

Μηχανική Σφράγιση Υψηλής Πίεσης Πολλαπλών Ελατηρίων H76

Μηχανική Σφράγιση Υψηλής Πίεσης με Πολλαπλά Ελατήρια H76

Το H76 είναι μια μηχανική σφράγιση υψηλής πίεσης με πολλαπλά ελατήρια σχεδιασμένη για αντλίες που πρέπει να διατηρούν μια στεγανή, σταθερή σφράγιση υπό βαριά πίεση. Ενώ μια μονή, μεγάλη σφράγιση με ελατήριο τείνει να χάνει την ομοιόμορφη επαφή των εδρών καθώς η πίεση αυξάνεται, η μηχανική σφράγιση υψηλής πίεσης με πολλαπλά ελατήρια διατηρεί τις έδρες ομοιόμορφα φορτωμένες και να λειτουργούν ψυχρά. Αρκετά περιφερειακά ελατήρια κατανέμουν το φορτίο στην έδρα της σφράγισης και ακυρώνουν τις φυγόκεντρες επιδράσεις σε υψηλή ταχύτητα περιστροφής, έτσι ώστε η μηχανική σφράγιση υψηλής πίεσης με πολλαπλά ελατήρια να παραμένει αξιόπιστη κατά τη διάρκεια αιχμών πίεσης, συχνών κύκλων εκκίνησης-διακοπής και μεγάλων αξονικών αποκλίσεων.

Κάθε μηχανική σφράγιση υψηλής πίεσης με πολλαπλά ελατήρια H76 είναι ισορροπημένη και ελέγχεται υπό πίεση στα 4.0 MPa πριν από την αποστολή, έτσι ώστε να φτάνει ως μια στεγανή μηχανική σφράγιση έτοιμη για χρήση σε αντλίες υψηλής πίεσης. Η ισορροπημένη δομή διατηρεί το φορτίο της έδρας χαμηλό και τη θερμότητα τριβής μειωμένη, προσφέροντας μεγάλη διάρκεια ζωής της σφράγισης σε χημικές εγκαταστάσεις, διυλιστήρια και εργοστάσια λιπασμάτων. Ως άμεση αντικατάσταση της EagleBurgmann H76, αυτή η μηχανική σφράγιση υψηλής πίεσης με πολλαπλά ελατήρια διατηρεί τις αρχικές διαστάσεις της κοιλότητας και δεν απαιτεί τροποποίηση της αντλίας, γεγονός που μειώνει τον χρόνο διακοπής λειτουργίας και απλοποιεί τον προγραμματισμό συντήρησης.

Τεχνικές Προδιαγραφές

Εφαρμογές

• Τυπικές αντλίες χημικών υψηλής πίεσης και αντλίες διεργασιών
• Φυγοκεντρικές αντλίες διυλιστηρίων και πετροχημικών
• Αντλίες εργοστασίων λιπασμάτων και αμμωνίας
• Αναδευτήρες, αναδευτήρες και συμπιεστές υψηλής πίεσης
• Περιστρεφόμενος εξοπλισμός υψηλής ταχύτητας

Βασικά Πλεονεκτήματα

• Δυνατότητα υψηλής πίεσης έως 4.0 MPa μέσω ισορροπημένης δομής πολλαπλών ελατηρίων
• Τα πολλαπλά ελατήρια κατανέμουν ομοιόμορφα το φορτίο της έδρας και αντιστέκονται στις φυγόκεντρες επιδράσεις σε υψηλή ταχύτητα
• Ο ισορροπημένος σχεδιασμός μειώνει την πίεση της έδρας και τη θερμότητα για μεγαλύτερη διάρκεια ζωής της σφράγισης
• Άμεση αντικατάσταση της EagleBurgmann H76 χωρίς αλλαγή κοιλότητας αντλίας
• 100% έλεγχος πίεσης πριν από την αποστολή για στεγανή μηχανική σφράγιση υψηλής πίεσης

Συχνές Ερωτήσεις

Ε1: Πόση πίεση μπορεί να αντέξει αυτή η μηχανική σφράγιση υψηλής πίεσης με πολλαπλά ελατήρια;
Α: Η μηχανική σφράγιση υψηλής πίεσης με πολλαπλά ελατήρια H76 έχει ονομαστική πίεση έως 4.0 MPa, επομένως είναι κατάλληλη για αντλίες χημικών, διυλιστηρίων και λιπασμάτων υψηλής πίεσης όπου μια μονή, μεγάλη σφράγιση με ελατήριο δεν μπορεί να κρατήσει τις έδρες κλειστές.

Ε2: Γιατί να επιλέξετε σχεδιασμό πολλαπλών ελατηρίων για χρήση σε υψηλή πίεση;
Α: Σε μια μηχανική σφράγιση υψηλής πίεσης με πολλαπλά ελατήρια, πολλά μικρά ελατήρια μοιράζονται το φορτίο της έδρας αντί για ένα μεγάλο ελατήριο. Αυτό διατηρεί την έδρα της σφράγισης ομοιόμορφα φορτωμένη και σταθερή σε υψηλή πίεση και υψηλή ταχύτητα.

Ε3: Είναι η H76 μια ισορροπημένη μηχανική σφράγιση;
Α: Ναι. Η H76 είναι μια ισορροπημένη μηχανική σφράγιση υψηλής πίεσης με πολλαπλά ελατήρια, έτσι ώστε το φορτίο της έδρας να παραμένει χαμηλό ακόμη και στα 4.0 MPa, γεγονός που μειώνει τη θερμότητα τριβής και παρατείνει τη διάρκεια ζωής.

Ε4: Μπορεί η H76 να αντικαταστήσει την υπάρχουσα EagleBurgmann H76 μου;
Α: Ναι. Οι διαστάσεις της ακολουθούν τα πρότυπα ISO 3069 και DIN 24960, έτσι ώστε αυτή η μηχανική σφράγιση υψηλής πίεσης με πολλαπλά ελατήρια να εφαρμόζεται απευθείας χωρίς αλλαγή της κοιλότητας της αντλίας.
