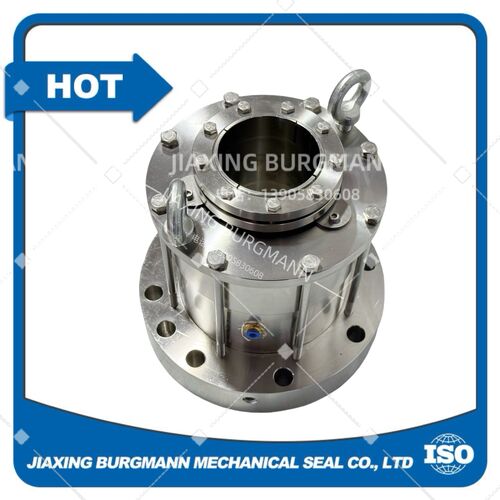

Οδηγός συναρμολόγησης μηχανικών σφραγίδων
2026-05-25
1Γενικές προφυλάξεις ασφάλειας και προεγκατάστασης
• Απαγορεύεται αυστηρά να αγγίζετε με γυμνά χέρια τις επιφάνειες των σφραγίδων ή να τις τοποθετείτε απευθείας σε πάγκους εργασίας.
• Επιβεβαιώστε το μοντέλο σφραγίδας (M481), το μέγεθος και την συμβατότητα του υλικού με το μέσο διεργασίας (π.χ. ελαστικό EPDM ασυμβίβαστο με ορυκτά έλαια).
• Βεβαιωθείτε ότι το περιβάλλον εγκατάστασης είναι απαλλαγμένο από σκόνη, στεγνό και έχει ελεγχόμενη θερμοκρασία (15 °C έως 35 °C).
• Να φοράτε γάντια νιτρίλης και γυαλιά ασφαλείας κατά τη διάρκεια της συναρμολόγησης για την αποφυγή μόλυνσης και τραυματισμού.
2. Προετοιμασία θαλάμου άξονα και σφραγίσματος
2.1 Προδιαγραφές άξονα/εξώφυλλου
• Έξοδος άξονα στην περιοχή εγκατάστασης σφραγίδας: ≤0,1 mm (0,004 ίντσες).
• Δυνατότητα κάμψης άξονα: ≤ 0,05 mm (0,002 in).
• Αξιακό άκρο: ≤0,5 mm (0,020 ίντσες).
• Ανεπάρκεια άξονα: h8; επιφάνεια: Ra ≤1,6 μm.
• Άξονας/τέλος του μανίκου: Τσαμπάρ 1×45° και γυάλισμα για την αφαίρεση των σπασμάτων.
2.2 Καθαρισμός και επιθεώρηση
• Καθαρίστε τον άξονα, το μανίκι, το θάλαμο σφραγίδωσης και τον αδένα με ένα ύφασμα χωρίς πτερύγια και πτητικό διαλύτη (π.χ., ισοπροπυλική αλκοόλη) · αφαιρέστε κάθε σκουριά, κλίμακα και υπολείμματα.
• Ελέγξτε:
◦ Σχισμές, γρατζουνιές ή διάβρωση στον άξονα/στο μανίκι.
◦ Διαστρέβλωση ή βλάβη του θαλάμου σφραγίσματος / αδένα.
◦ Ορθή ευθυγράμμιση του άξονα και του θαλάμου σφράγισης (συγκέντρωση ≤ 0,05 mm).

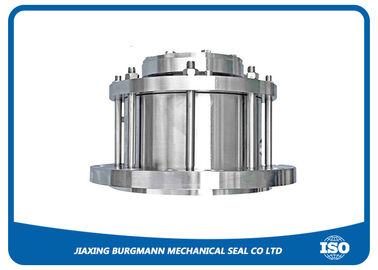

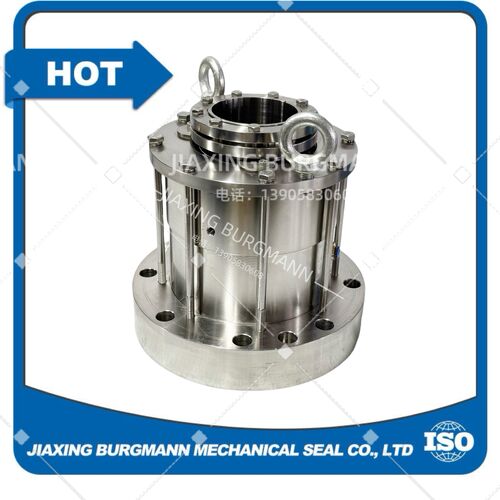

3. M481 Επισκόπηση του στοιχείου σφραγίδας
• Μονάδα περιστροφής: περιστροφική όψη (άνθρακας/καρβίδιο πυριτίου), δαχτυλίδι O, ελατήριο, κολάρο κίνησης, βίδες.
• Σταθερή μονάδα: Σταθερή όψη (κεραμική/καρβίδιο πυριτίου), δαχτυλίδι O, αδένα, πένα αντιτροπής.
• Εργαλεία: βρόγχοι αδένων, σφραγίδες κλειδώματος, συσσωρευτές (για την προστασία της μεταφοράς).
4. Στάδιο με το Στάδιο Συνέλευση
4.1 Προσυναρμολόγηση σταθερής μονάδας
1. Εισάγετε το ακίνητο πρόσωπο στον αδένα· ευθυγραμμίστε την καρφίτσα κατά της περιστροφής με την τρύπα του αδένα για να αποφευχθεί η περιστροφή.
2. Λιπαντείτε το σταθερό O-ring με συμβατό λιπαντικό (νερό/γλυκόλη για το EPDM, λίπος σιλικόνης για το Viton).
3Τοποθετήστε το δαχτυλίδι O στο αυλάκι του αδένα.
4Τοποθετήστε το σύνολο του αδένα στο καθαρό τραπέζι εργασίας (σταθμισμένο με το πρόσωπο προς τα πάνω).
4.2 Προσυναρμολόγηση περιστρεφόμενης μονάδας
1. Στρίψτε το ελατήριο στο κολάρο κίνησης. Βεβαιωθείτε ότι το ελατήριο βρίσκεται ομοιόμορφα και χωρίς στρέβλωση.
2. Λιπαίνετε το περιστρεφόμενο πρόσωπο O-ring με συμβατό λιπαντικό· εγκαταστήστε το στο αυλάκι περιστρεφόμενου προσώπου.
3. Εγκαταστήστε το περιστρεφόμενο πρόσωπο στο κολάρο κίνησης, ευθυγραμμίστε τις λαβές κίνησης και πιέστε σταθερά μέχρι να καθίσετε.
4. Ελέγξτε το ελεύθερο μήκος του ελαστικού: M481 πρότυπο ελεύθερο μήκος = 12 mm, εύρος συμπίεσης = 1,5 ∼ 2,0 mm (± 0,2 mm ανοχή).
4.3 Εγκατάσταση σε θάλαμο άξονα και σφραγίδας
1. Στρίψτε το σταθερό σύνολο αδένων πάνω από τον άξονα και μέσα στον θάλαμο σφράγισης. Σφίξτε με το χέρι τις βίδες αδένων διαγώνια (σταυροποιημένο σχέδιο) για να αποφευχθεί η κλίση.
2. Σημείωσε το μανίκι του άξονα στην επιφάνεια του αδένα (γραμμή αναφοράς 1).
3. Στρίψτε την περιστρεφόμενη μονάδα πάνω στον άξονα/στο μανίκι· ευθυγραμμίστε το κολάρο κίνησης με το κλειδί του άξονα (εάν ισχύει).
4. Ρυθμίστε τη θέση της περιστρεφόμενης μονάδας για να επιτευχθεί η σωστή συμπίεση του ελαστικού:
◦ Μέτρηση της απόστασης από τη γραμμή αναφοράς 1 έως το πίσω μέρος της περιστρεφόμενης μονάδας (διάσταση ρύθμισης για το M481: 10 ± 0,2 mm).
5- Σφίξτε τις βίδες του κολάρου κίνησης (2×M4) σε ροπή 3·4 N·m.
6. Τελική ροπή βρόχου αδένας: Σφίξετε διαγώνια σε 3 στάδια έως 8·10 N·m (βρόχοι M8).
7Κρίσιμη: Αφαιρέστε όλα τα σφραγίσματα ρύθμισης/κλειδώματα μεταφοράς από τις όψεις σφραγίσματος μετά την τελική ροπή.
4.4 Έλεγχοι μετά την συναρμολόγηση
1. Γυρίζετε χειροκίνητα τον άξονα 2 ̇ 3 πλήρεις περιστροφές· η περιστροφή πρέπει να είναι ομαλή, χωρίς δεσμούς, άλεση ή στενά σημεία.
2. Ελέγξτε την συμπίεση του ελαστικού: Επαναελέγξτε τη διάσταση ρύθμισης· προσαρμόστε την αν χρειαστεί.
3Ελέγξτε τα πρόσωπα των σφραγίδων: Επιβεβαιώστε πλήρη επαφή, χωρίς κενά, γρατζουνιές ή συντρίμμια μεταξύ των προσώπων.
5Προεγκατάσταση και λειτουργία
• Πλήρωση της αντλίας: Γεμίστε το θάλαμο σφραγίσματος με υγρό επεξεργασίας· ποτέ μη χρησιμοποιείτε στεγνή λειτουργία (ακόμη και 3 δευτερόλεπτα στεγνή λειτουργία θα καταστρέψουν τις επιφάνειες σφραγίσματος).
• Αφαιρέστε όλο τον αέρα από τον θάλαμο σφράγισης και τους σωλήνες.
• Ξεκινήστε την αντλία με χαμηλή ταχύτητα· αυξήστε σταδιακά την ταχύτητα σε ονομαστική ταχύτητα.
• Παρακολούθηση κατά τη διάρκεια της αρχικής λειτουργίας (5~10 λεπτά):
◦ Διαρροή: ≤1 σταγόνα ανά λεπτό (κανονικό για μηχανικές σφραγίδες).
◦ Θερμοκρασία: Θερμοκρασία θωρακιστικού θαλάμου ≤ 80°C.
◦ Δονήσεις: Κανένας μη φυσιολογικός θόρυβος ή δονήσεις.
6. Συντήρηση και αντιμετώπιση προβλημάτων
6.1 Τροποποιημένη συντήρηση
• Ελέγξτε καθημερινά τη διαρροή και τη θερμοκρασία κατά τη διάρκεια της λειτουργίας.
• Ελέγξτε τις επιφάνειες σφραγίδων και τους δακτυλίους O κάθε 3 μήνες (ή 2.000 ώρες λειτουργίας).
• Αντικαταστήστε τα δαχτυλίδια O κάθε 6 μήνες (ή 4.000 ώρες λειτουργίας) για να αποφευχθεί η γήρανση και η διαρροή.
6.2 Κοινά ζητήματα και λύσειςΗ Αιτία του Προβλήματος και η ΛύσηΥπερβολική διαρροή Λάθος συμπίεση ελαστικών· κατεστραμμένο δαχτυλίδι ορυκτών· μολυσμένες επιφάνειες σφραγίδωσης Ρυθμίστε τη συμπίεση· αντικαταστήστε το δαχτυλίδι ορυκτών· καθαρίστε ή αντικαταστήστε τις επιφάνειες σφραγίδωσηςΥψηλή θερμοκρασία Ξηρή λειτουργία, ανεπαρκής αποχέτευση, λάθος ευθυγράμμιση Πρωτεύουσα αντλία, αύξηση της ροής αποχέτευσης, επαναπροσαρμογή άξονα / σφραγίδαΣύντομη διάρκεια ζωής της σφραγίδας Αβραστικό μέσο, κακή λίπανση, υπερ-σφιχτά μπουλόνια Εγκατάσταση εξωτερικού καθαρισμού (Σχέδιο API 32)
7. Αποθήκευση και χειρισμός
• Αποθηκεύστε τις σφραγίδες M481 σε δροσερό, ξηρό μέρος (θερμοκρασία: 5 ∆ 25°C, υγρασία: ≤ 60%).
• Διατηρήστε τις σφραγίδες στην αρχική συσκευασία μέχρι την εγκατάσταση· αποφύγετε το άμεσο ηλιακό φως και τη σκόνη.
• Μην στοιβάζετε βαριά αντικείμενα στα εξαρτήματα της σφραγίδας για να αποφευχθεί η στρέβλωση.
