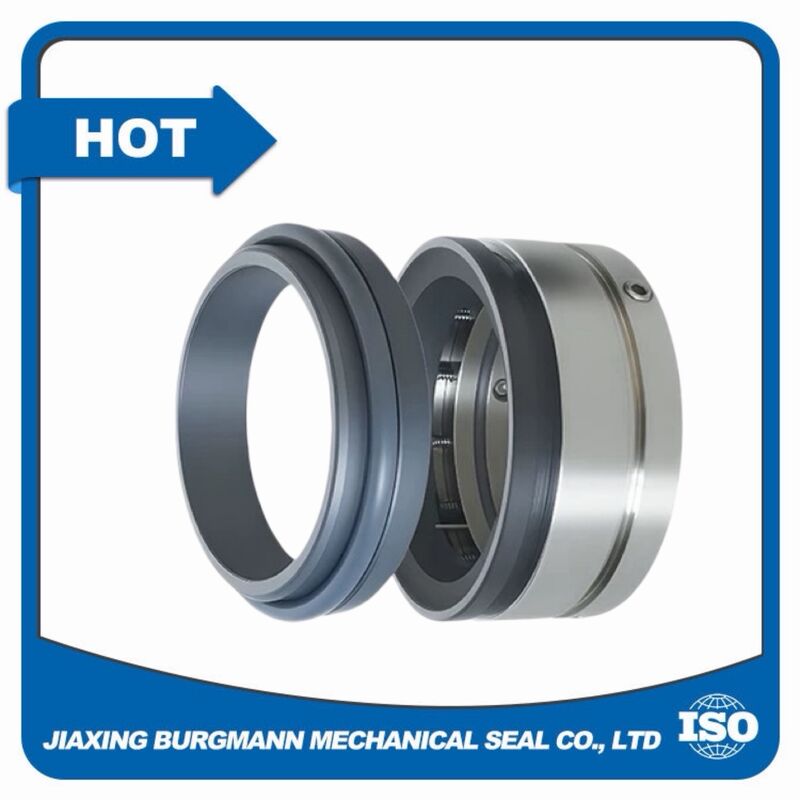

108 Πλαίσιο ενιαίας όψεως βυθιστέας σφραγιστικής αντλίας
Η σφραγίδα 108 της βυθισμένης αντλίας είναι μια αποδεδειγμένη λύση σφραγίδωσης που χρησιμοποιείται ευρέως σε βυθισμένες αντλίες για καθαρό νερό, λυμάτων και αλκαλικού νερού.Συνδυάζει μία μηχανική σφραγίδα με μία σφραγίδα πετρελαίου, σχηματίζοντας ένα διπλό προστατευτικό φράγμα που κρατά το νερό έξω από τον κινητήρα, ακόμη και υπό καταδύσεις.
Τα πολλαπλά ελατήρια αυτής της βυθισμένης σφραγίδας αντλίας δεν έρχονται σε επαφή με το μέσο, γεγονός που αποτρέπει την απόφραξη από άμμο και συντρίμμια,και η διπλή ισορροπημένη δομή στη μέση πλευρά διατηρεί σταθερή φόρτιση κατά τη διάρκεια της λειτουργίαςΜε μικρό μήκος στο εσωτερικό, η σφραγίδα της 108 βυθισμένης αντλίας ταιριάζει σε συμπαγές σχεδιασμό βυθισμένης αντλίας και είναι εύκολη εγκατάσταση και συντήρηση.
Αυτή η βυθιστέα σφραγίδα αντλίας λειτουργεί με διάμετρο άξονα από 10 mm έως 55 mm, πιέσεις έως 0,8 MPa και θερμοκρασίες μέσου από -20 °C έως 150 °C.Το κύκλωμα νερού χαμηλής πίεσης εισάγεται μεταξύ της αρχικής σφραγίδας και της σφραγίδας ελαίου, η οποία βελτιώνει τη λιπαντικότητα της πρώτης επιφάνειας σφραγίδας και μεταφέρει θερμότητα τριβής και διαρροές.
Τα περιστρεφόμενα και σταθερά δαχτυλίδια είναι διαθέσιμα σε άνθρακα, καρβίδιο πυριτίου, καρβίδιο βολφραμίου και κεραμική, με δαχτυλίδια O σε EPDM, NBR, AFLAS,Καλρέζ ή PTFE και ελατήρια και μεταλλικά μέρη σε SUS304 ή SUS316Εξαιρετικά ανθεκτικά στην φθορά ζεύγη τριβής δίνουν το 108 μονοπρόσωπο βυθισμένη σφραγίδα αντλίας μια μακρά διάρκεια ζωής σε συνεχή βυθισμένη υπηρεσία.
Τεχνικές παραμέτρους
| Παράμετρος |
Αξία |
| Σχήμα |
108 |
| Διάμετρος άξονα |
10 ~ 55 mm |
| Εργασιακή πίεση |
0 ~ 0,8 MPa |
| Θέρμανση μέσου |
-20 °C ~ 150 °C |
| Κλίση ταχύτητας |
≤ 10 m/s |
| Τύπος σφραγίδας |
Μονόπρόσωπο + σφραγίδα πετρελαίου για το πλαίσιο |
| Κατεύθυνση περιστροφής |
Ανεξάρτητα από την κατεύθυνση περιστροφής |
| Σχεδιασμός άνοιξης |
Πολλαπλά ελατήρια, χωρίς επαφή με μέσο |
| Επιστροφικός / Σταθερός δακτύλιος |
Καρβόνιο / SiC / Καρβίδιο βολφραμίου / Κηραμική |
| Ο-Ring |
EPDM / NBR / AFLAS / Kalrez / PTFE |
| Ελατήρια και μεταλλικά μέρη |
SUS304 / SUS316 |
Εφαρμογές
- Πυροβόλες αντλίες νερού και αντλίες βαθιάς βρύσης
- Πυροβόλες αντλίες λυμάτων και αντλίες αποχέτευσης
- Αντλίες κυκλοφορίας νερού και αλκαλίων
- Πυροβόλες αντλίες γεωργικής άρδευσης
- Βιομηχανικά συστήματα καθαρού νερού και λυμάτων
Κύρια πλεονεκτήματα
- Η ενιαία όψη και η σφραγίδα πετρελαίου του πλαισίου παρέχουν διπλή προστασία σε καταδύσιμες συνθήκες
- Οι πολλαπλές πηγές δεν έρχονται σε επαφή με το μέσο, αποτρέποντας την απόφραξη από άμμο και συντρίμμια
- Διπλή ισορροπημένη δομή στη μέση πλευρά για σταθερή σφράγιση
- Το νερό που κυκλοφορεί υπό χαμηλή πίεση βελτιώνει τη λιπαντικότητα και απομακρύνει τη θερμότητα της τριβής
- Το μικρό μήκος του πλοίου ταιριάζει σε συμπαγή υποβρύχια σχέδια αντλιών
- Εύκολη εγκατάσταση και συντήρηση, εξαιρετική αντοχή στην φθορά
Ερωτήσεις και απαντήσεις για το προϊόν
Ε1: Γιατί η σφραγίδα μιας βυθισμένης αντλίας χρειάζεται σφραγίδα πετρελαίου;
Α1: Σε λειτουργία βυθισμένης λειτουργίας, η σφραγίδα πρέπει να εμποδίζει το νερό να εισέρχεται στον θάλαμο κινητήρα, όχι απλώς να εμποδίζει τη διαρροή κατά μήκος του άξονα.Η σφραγίδα πετρελαίου πλαίσιο λειτουργεί μαζί με τη μηχανική σφραγίδα μονής όψης σε αυτό το 108 βυθισμένη σφραγίδα αντλίας, που λειτουργεί ως δευτερεύον εμπόδιο που προστατεύει τον κινητήρα ακόμη και αν το κύριο πρόσωπο σφραγίδας φθείρεται με την πάροδο του χρόνου.Αυτή η διπλή προστασία είναι ο λόγος για τον οποίο το μοντέλο 108 είναι η προτιμώμενη βυθισμένη σφραγίδα αντλίας για τις αντλίες λυμάτων και αποχέτευσης.
Ε2: Μπορεί αυτή η βυθισμένη σφραγίδα αντλίας να χειριστεί άμμο και βρώμικο νερό;
Α2: Ναι. Τα πολλαπλά ελατήρια της σφραγίδας της 108 βυθισμένης αντλίας δεν έρχονται σε επαφή με το μέσο, έτσι ώστε η άμμος και τα στερεά σωματίδια δεν μπορούν να εμποδίσουν την κίνηση του ελαστικού.διαθέσιμα σε καρβίδιο του πυριτίου ή καρβίδιο του βολφραμίουΤο νερό που κυκλοφορεί υπό χαμηλή πίεση μεταξύ της αρχικής σφραγίδας και της σφραγίδας του ελαίου ξεπλένει τις επιφάνειες και απομακρύνει τα συσσωρευτικά σωματίδια και τη θερμότητα τριβής.
Ε3: Ποια είναι τα όρια λειτουργίας της σφραγίδας της 108 βυθισμένης αντλίας;
Α3: Η 108 βυθισμένη σφραγίδα αντλίας καλύπτει διαμέτρους άξονα από 10 mm έως 55 mm, πίεση λειτουργίας από 0 έως 0,8 MPa, θερμοκρασία μέσου από -20 °C έως 150 °C και ταχύτητα γλιστρίας έως 10 m/s.Η σφραγίδα είναι ανεξάρτητη από την κατεύθυνση περιστροφής, η οποία απλοποιεί την εγκατάσταση τόσο σε βυθισμένες αντλίες που περιστρέφονται προς την κατεύθυνση των δεικτών του ρολογιού όσο και προς την αντίθετη κατεύθυνση.
Ε4: Υποστηρίζετε την παραγωγή OEM της σφραγίδας 108 βυθισμένης αντλίας;
Α4: Ναι. Ως εργοστάσιο σφραγίδων με πάνω από 30 χρόνια εμπειρίας, υποστηρίζουμε την παραγωγή OEM και ODM της σφραγίδας 108 βυθισμένων αντλιών, συμπεριλαμβανομένων των προσαρμοσμένων μεγεθών άξονα, ειδικών υλικών ζευγών τριβής,Ελαστομερές FDA και συσκευασίες ιδιωτικής ετικέταςΤα δείγματα είναι διαθέσιμα πριν από την μαζική παραγωγή και μια πρόταση σχεδιασμού παρέχεται δωρεάν για τις orders χύδην.
