Σφραγίδα αντλίας νερού σειράς 109

Λεπτομέρειες για το προϊόν

Τόπος καταγωγής: Zhejiang, Κίνα

Μάρκα: JG

Πιστοποίηση: FDA certificate

Αριθμό μοντέλου: 126

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min: 1 τεμ

Τιμή: USD

Συσκευασία λεπτομέρειες: Λευκό κουτί

Χρόνος παράδοσης: 3 ~ 10 ημέρες

Όροι πληρωμής: T/T,Western Union,MoneyGram

Δυνατότητα προσφοράς: 1000 τεμ

Βρείτε την καλύτερη τιμή

Επικοινωνήστε τώρα

Προδιαγραφές

Περιγραφή

Προδιαγραφές

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                      Σφραγίδα αντλίας νερού σειράς 109, ανθεκτική στεγανοποίηση αντλίας νερού, Σφραγίδα αντλίας νερού αυτοκινήτων


Όνομα προϊόντος:	Σφραγίδα αντλίας νερού σειράς 109	Μέγεθος:	10 mm – 100 mm
Εφαρμογή:	σφράγιση αντλίας νερού	Κωδικός HS:	8484200090
Πίεση:	≤ 1,2 MPa (12 bar)	Θερμοκρασία:	–20 °C έως +120 °C

Όνομα προϊόντος:	Σφραγίδα αντλίας νερού σειράς 109
Μέγεθος:	10 mm – 100 mm
Εφαρμογή:	σφράγιση αντλίας νερού
Κωδικός HS:	8484200090
Πίεση:	≤ 1,2 MPa (12 bar)
Θερμοκρασία:	–20 °C έως +120 °C

Περιγραφή

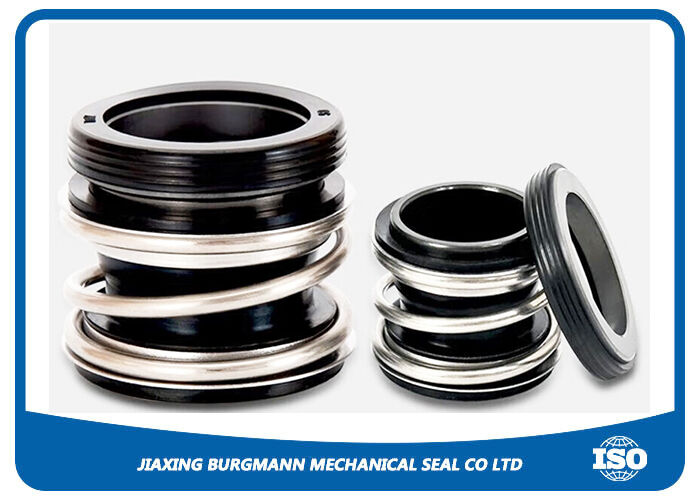

Σφραγίδα αντλίας νερού σειράς 109

Σφράγισμα Αντλίας Νερού Σειράς 109

Η μηχανική σφράγιση σειράς 109 είναι ένα βασικό εξάρτημα ακριβείας σχεδιασμένο για την αποφυγή διαρροών σε βιομηχανικές αντλίες, αντλίες αγωγών και αντλίες κενού δακτυλίου νερού. Ο σχεδιασμός της συνδυάζει δομική ανθεκτικότητα με λειτουργική ευελιξία:

Επιφάνειες Ακριβείας Σύζευξης: Η περιστρεφόμενη επιφάνεια (κινούμενη από τον άξονα) και η σταθερή επιφάνεια (στερεωμένη στο περίβλημα της αντλίας) είναι κατεργασμένες με ακρίβεια. Υπό τη συνδυασμένη δράση της πίεσης του ελατηρίου και της πίεσης του ρευστού, επιτυγχάνουν στενή επαφή.
Λίπανση με Υγρό Φιλμ: Ένα εξαιρετικά λεπτό φιλμ υγρού, της τάξης των μικρών, σχηματίζεται μεταξύ των επιφανειών σφράγισης. Αυτό το φιλμ λειτουργεί ως ελαστικό μαξιλάρι για να αποτρέψει τη διαφυγή υγρού κατά μήκος του περιστρεφόμενου άξονα, ενώ ταυτόχρονα παρέχει λίπανση και απαγωγή θερμότητας σε υψηλές ταχύτητες περιστροφής - μειώνοντας σημαντικά τη φθορά των επιφανειών.
Ελαστική Αντιστάθμιση: Η συναρμολόγηση ενσωματώνει ελατήρια υψηλής αντοχής και δευτερεύοντα στοιχεία σφράγισης που αντισταθμίζουν αυτόματα την αξονική απόκλιση και την εσφαλμένη τοποθέτηση, διασφαλίζοντας μακροχρόνια σταθερότητα σφράγισης.

Πλεονεκτήματα Προϊόντος & Οφέλη Εφαρμογής

Ανώτερα Υλικά - Προσαρμόσιμα σε Διαφορετικές Συνθήκες Λειτουργίας

Για διαφορετικά μέσα άντλησης, προσφέρουμε διάφορους συνδυασμούς υλικών:

Υλικά Επιφανειών Σφράγισης: Καρβίδιο του Πυριτίου (SiC) υψηλής σκληρότητας, Κεραμικό, ή Άνθρακας (Γραφίτης) υψηλής λίπανσης, προσφέροντας εξαιρετική αντοχή στη φθορά και στη χημική διάβρωση.
Δευτερεύουσες Σφραγίσεις: Διαθέσιμα σε υψηλής ποιότητας ελαστομερή NBR, EPDM, ή Viton® (FKM), χειριζόμενα αξιόπιστα καθαρό νερό, λάδια, βιομηχανικά λύματα και ορισμένα όξινα/αλκαλικά μέσα.

Σταθερή Λειτουργία - Εξαιρετικά Χαμηλό Κόστος Συντήρησης

Σε σύγκριση με τη συμβατική συσκευασία (gland packing), η μηχανική σφράγιση σειράς 109 προσφέρει σημαντικά πλεονεκτήματα:

Σχεδόν Μηδενική Διαρροή: Μειώνει δραματικά την απώλεια υγρού, τη ρύπανση του περιβάλλοντος και τη σπατάλη ενέργειας που προκαλείται από σταγόνες.
Μεγάλη Διάρκεια Ζωής: Μειώνει τη συχνότητα συντήρησης και τον χρόνο διακοπής λειτουργίας, διασφαλίζοντας συνεχή λειτουργία σε γραμμές παροχής νερού, αποχέτευσης, προστασίας περιβάλλοντος και χημικής παραγωγής.

Τεχνικές Προδιαγραφές

Παράμετρος	Προδιαγραφή	Σημειώσεις
Εύρος Διαμέτρου Άξονα	10 mm - 100 mm	Καλύπτει κοινά μεγέθη αξόνων βιομηχανικών αντλιών
Πίεση Λειτουργίας	≤ 1,2 MPa (12 bar)	Κατάλληλο για συστήματα παροχής & αποχέτευσης μέσης και χαμηλής πίεσης
Θερμοκρασία Λειτουργίας	-20 °C έως +120 °C	Εξαρτάται από το υλικό ελαστομερούς (NBR / EPDM / Viton®)
Περιφερειακή (Επιφανειακή) Ταχύτητα	≤ 10 m/s	Συμβατό με τυπικές ταχύτητες κινητήρα (1450 / 2900 rpm)
Επιτρεπόμενη Αξονική Μετατόπιση (Αντιστάθμιση)	± 0,5 mm	Παρέχει καλή ελαστική αντιστάθμιση μετατόπισης
Τύπος Ισορροπίας	Μη ισορροπημένος σχεδιασμός	Απλή κατασκευή, εύκολη εγκατάσταση και συντήρηση

Βασικά Πλεονεκτήματα

Μονάδα ελατηρίου απομακρυσμένη από το προϊόν, ώστε να μην κολλάει και να μην φράζει τα ελατήρια
Ασφαλής λειτουργία (χωρίς θραύσεις) λόγω κλειδώματος επιφάνειας σφράγισης με τετράγωνο πείρο
Κατάλληλο για αντιστροφές πίεσης
Λειτουργία σε κενό χωρίς πρόσθετο κλείδωμα έδρας δυνατή
Χωρίς ζημιά στον άξονα από δυναμικά φορτισμένο O-Ring
Μικρά μεγέθη εγκατάστασης
Ιδανικό για μετατροπές, χωρίς προσαρμογές της αντλίας
Ανθεκτικό σε μέσα που περιέχουν στερεά και είναι λειαντικά
Πλεονεκτήματα ισορροπημένης σφράγισης ακόμη και με λείους άξονες
Ανθεκτικό σε κινήσεις άξονα λόγω του σταθερού σχεδιασμού

Εφαρμογές

Τεχνολογία νερού και λυμάτων
Χημική βιομηχανία
Τεχνολογία διύλισης
Βρώσιμα, λειαντικά μέσα και μέσα που περιέχουν στερεά
Πτητικοί υδρογονάνθρακες (όχι σφράγιση API!)
Κολλώδη και νηματώδη μέσα
Χημικές τυπικές αντλίες
Αντλίες λυμάτων

Τεχνικές Συχνές Ερωτήσεις: Μηχανική Σφράγιση Σειράς 109

Ε1: Πώς αποδίδει η σφράγιση σειράς 109 στις σύνθετες συνθήκες λειτουργίας μιας αντλίας κενού δακτυλίου νερού;

Α: Οι αντλίες κενού δακτυλίου νερού είναι επιρρεπείς σε σπηλαίωση και διακυμάνσεις πίεσης κατά τη λειτουργία. Η σειρά 109 χρησιμοποιεί την ικανότητα αντιστάθμισης του σχεδιασμού της με ένα ελατήριο για να ανταποκρίνεται γρήγορα σε μικρές αξονικές κινήσεις. Επιπλέον, συνιστούμε την επιλογή επιφανειών σφράγισης από καρβίδιο του πυριτίου (SiC) για αντοχή σε μηχανικές κρούσεις από ξηρή λειτουργία ή λεπτά λειαντικά που υπάρχουν στο υγρό άντλησης.

Ε2: Γιατί η μηχανική μου σφράγιση παρουσιάζει ελαφρά διαρροή αμέσως μετά την εκκίνηση;

Α: Μια σύντομη περίοδος "στρωσίματος" μπορεί να συμβεί μετά την αρχική εγκατάσταση. Εφόσον το φιλμ υγρού σταθεροποιηθεί μέσα σε λίγα λεπτά, η διαρροή θα σταματήσει από μόνη της. Εάν η διαρροή επιμένει, ελέγξτε αν η δευτερεύουσα σφράγιση υπέστη ζημιά κατά την εγκατάσταση ή αν ξένα σωματίδια έχουν μολύνει τις επιφάνειες σφράγισης.

Ε3: Ποια πλεονεκτήματα προσφέρει η μηχανική σφράγιση σειράς 109 σε σχέση με τη συμβατική συσκευασία (gland packing);

Α: Τα βασικά πλεονεκτήματα είναι:

Χωρίς φθορά άξονα: Η συσκευασία τρίβεται απευθείας πάνω στο χιτώνιο του άξονα, ενώ σε μια μηχανική σφράγιση, η φθορά συμβαίνει μόνο μεταξύ των περιστρεφόμενων και σταθερών επιφανειών.
Χαμηλότερη κατανάλωση ενέργειας: Ο συντελεστής τριβής μιας μηχανικής σφράγισης είναι εξαιρετικά χαμηλός, μειώνοντας αποτελεσματικά το φορτίο του κινητήρα.
Χωρίς καθημερινή ρύθμιση: Η συμπίεση του ελατηρίου αντισταθμίζει αυτόματα τη φθορά των επιφανειών, εξαλείφοντας την ανάγκη για συχνές χειροκίνητες ρυθμίσεις του gland.

Όροι Αποστολής & Πληρωμής

Λιμάνι Φόρτωσης: Σαγκάη
Μέθοδος Αποστολής: DHL, UPS, FEDEX, TNT, κ.λπ.
Όροι Πληρωμής: T/T, Western Union, Money Gram

Οι Υπηρεσίες μας

Διαθέσιμες παραγγελίες OEM/ODM για το εργοστάσιό μας
Αποδοχή προσαρμοσμένων μηχανικών σφραγίσεων σύμφωνα με το σχέδιό σας ή τις απαιτήσεις σας
Μικρή ποσότητα είναι αποδεκτή
Παρέχει εξαιρετική ποιότητα με ανταγωνιστική τιμή
