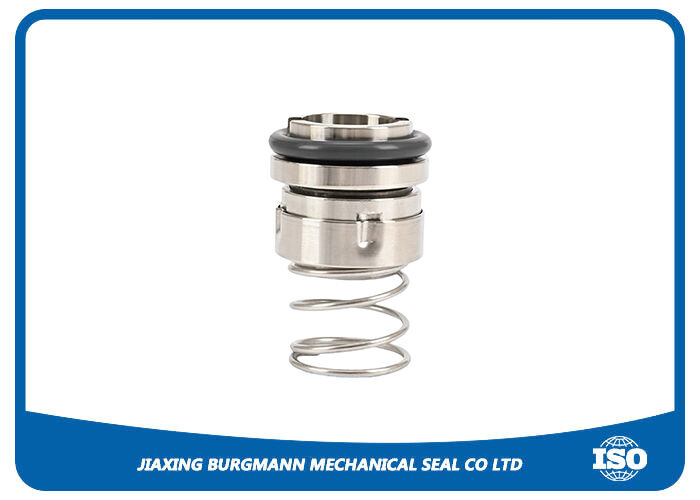

GB103 Μηχανική Σφράγιση Αντλίας Νερού
Η Μηχανική Σφράγιση Αντλίας Νερού GB103 παρέχει ένα αξιόπιστο, στεγανό φράγμα μεταξύ των περιστρεφόμενων αξόνων της αντλίας και των σταθερών περιβλημάτων σε εφαρμογές φυγοκεντρικών αντλιών.
Βασικά Χαρακτηριστικά
- Μηχανική σφράγιση μονής όψης για αντλίες λυμάτων
- Εξαρτάται από την κατεύθυνση περιστροφής
- Μη ισορροπημένη σχεδίαση
- Διάταξη μονής ελατηρίου
- Μηχανική σφράγιση χωρίς φυσίγγιο
- Συμβατή με νερό, λάδι και μέτρια διαβρωτικά μέσα
Όρια Λειτουργίας
| Διάμετρος Άξονα |
Πίεση |
Θερμοκρασία |
Ταχύτητα Ολίσθησης |
| 16-120mm |
Έως 1MPa |
-25°C έως 220°C |
20m/s |
Προδιαγραφές Υλικών
| Συστατικό |
Υλικά |
| Περιστρεφόμενος Δακτύλιος |
Άνθρακας, Καρβίδιο του Πυριτίου (SiC), Καρβίδιο του Βολφραμίου (TC), Κεραμικό |
| Δακτύλιος O |
EPDM, NBR, AFLAS, Kalrez, PTFE |
| Ελατήριο & Μεταλλικά Μέρη |
SUS304, SUS316, Τιτάνιο, 904L |
| Σταθερός Δακτύλιος |
Άνθρακας, Καρβίδιο του Πυριτίου (SiC), Καρβίδιο του Βολφραμίου (TC), Κεραμικό |
Πλεονεκτήματα Απόδοσης
- Λειτουργεί σε ακραία εύρη θερμοκρασίας
- Χωρίς δυναμικά φορτισμένο δακτύλιο O
- Εξαιρετικό αυτοκαθαριστικό αποτέλεσμα
- Κατάλληλο για εφαρμογές χαμηλού επιπέδου αποστείρωσης
Εφαρμογές
Σχεδιασμένο για το χειρισμό ισχυρών διαβρωτικών υγρών, συμπεριλαμβανομένων θειικού, νιτρικού, φωσφορικού και υδροχλωρικού οξέος.
Πληροφορίες Αποστολής & Πληρωμής
Λιμάνι Φόρτωσης: Σανγκάη
Μέθοδοι Αποστολής: DHL, UPS, FEDEX, TNT, κ.λπ.
Όροι Πληρωμής: T/T, Western Union, MoneyGram
Προσαρμοσμένες Υπηρεσίες
- Διαθέσιμες παραγγελίες OEM/ODM
- Προσαρμοσμένες μηχανικές σφραγίσεις με βάση τα σχέδια ή τις απαιτήσεις σας
- Γίνονται δεκτές παραγγελίες μικρής ποσότητας
- Εξαιρετική ποιότητα με ανταγωνιστικές τιμές
Βασικά Προϊόντος & Εφαρμογής
Ποια είναι η κύρια λειτουργία της Μηχανικής Σφράγισης Αντλίας Νερού GB103;
Η Μηχανική Σφράγιση Αντλίας Νερού GB103 δημιουργεί ένα αξιόπιστο, στεγανό φράγμα μεταξύ του περιστρεφόμενου άξονα της αντλίας και του σταθερού περιβλήματος, ειδικά σχεδιασμένο για να αποτρέπει τη διαφυγή των αντλούμενων υγρών σε εφαρμογές φυγοκεντρικών αντλιών.
Για ποιους συγκεκριμένους τύπους αντλιών έχει σχεδιαστεί η Μηχανική Σφράγιση Αντλίας Νερού GB103;
Η GB103 είναι μια τυποποιημένη μηχανική σφράγιση φυσιγγίου που είναι συνήθως σχεδιασμένη για διάφορες φυγοκεντρικές αντλίες αναρρόφησης άκρου, συμπεριλαμβανομένων αντλιών νερού γενικής χρήσης, αντλιών ψύξης νερού και αντλιών κυκλοφορίας ζεστού νερού.
Εγκατάσταση & Χειρισμός
Ποιες είναι οι κρίσιμες ανοχές της αντλίας που απαιτούνται για μια επιτυχημένη εγκατάσταση της Μηχανικής Σφράγισης Αντλίας Νερού GB103;
Για αξιόπιστη λειτουργία, η αντλία πρέπει να πληροί αυστηρές μηχανικές συνθήκες: αξονικό παιχνίδι άξονα ≤ 0,10 mm, ακτινική εκτροπή άξονα ≤ 0,04 mm και τετραγωνικότητα όψης θαλάμου σφράγισης ≤ 0,04 mm.
Ποια είναι η σωστή διαδικασία για την εγκατάσταση της Μηχανικής Σφράγισης Αντλίας Νερού GB103;
Ακολουθείτε πάντα το εγχειρίδιο του κατασκευαστή. Βασικά βήματα περιλαμβάνουν τον καθαρισμό όλων των εξαρτημάτων, τη λίπανση των δακτυλίων O με το υγρό που πρόκειται να αντληθεί, την ολίσθηση του φυσιγγίου στον άξονα χωρίς να χτυπάτε τις όψεις της σφράγισης και τη σφίξιμο ομοιόμορφα των μπουλονιών του αδένα. Απαραίτητο, η αντλία πρέπει να γεμιστεί με υγρό πριν από την εκκίνηση για να αποφευχθεί η άμεση ζημιά από ξηρή λειτουργία.
Επιλογή Υλικών & Προσαρμογή
Πώς επιλέγω τα κατάλληλα υλικά όψης σφράγισης για τις συγκεκριμένες συνθήκες λειτουργίας μου κατά τη χρήση της Μηχανικής Σφράγισης Αντλίας Νερού GB103;
Η επιλογή των υλικών όψης σφράγισης είναι κρίσιμη για τον καθορισμό της διάρκειας ζωής και της αξιοπιστίας της σφράγισης. Η επιλογή θα πρέπει να βασίζεται στα συγκεκριμένα χαρακτηριστικά του υγρού που αντλείται. Ανατρέξτε στον παρακάτω πίνακα για γενική καθοδήγηση.
| Συνθήκες Λειτουργίας |
Συνιστώμενο Ζεύγος Όψεων |
Βασικά Οφέλη |
| Καθαρό νερό, ουδέτερα διαλύματα, λάδια χαμηλού ιξώδους (Γενική Χρήση) |
Καρβίδιο του Πυριτίου (SiC) / Άνθρακας-Γραφίτης ή Καρβίδιο του Βολφραμίου (WC) / Άνθρακας-Γραφίτης |
Οικονομικά αποδοτικό, καλά αυτο-λιπαντικά χαρακτηριστικά, κατάλληλο για τις πιο κοινές εφαρμογές |
| Υγρά με λεπτά σωματίδια, λειαντικά εναιωρήματα (Λειαντική Χρήση) |
Καρβίδιο του Πυριτίου (SiC) / Καρβίδιο του Πυριτίου (SiC) |
Εξαιρετική αντοχή στην τριβή και τη φθορά των σωματιδίων, οδηγώντας σε μεγαλύτερη διάρκεια ζωής |
| Υψηλή θερμοκρασία, εξαιρετικά διαβρωτικά χημικά (Χημική / Χρήση Ζεστού Νερού) |
Αντιδραστικά Συγκολλημένο Καρβίδιο του Πυριτίου (RB SiC) / Γεμισμένο PTFE ή Ειδικά Κράματα |
Ανώτερη αντοχή στη χημική επίθεση και τις υψηλές θερμοκρασίες |
Πώς επιλέγω το σωστό υλικό δακτυλίου O για τη Μηχανική Σφράγιση Αντλίας Νερού GB103;
Το υλικό του δακτυλίου O πρέπει να είναι συμβατό τόσο με το αντλούμενο υγρό όσο και με τη θερμοκρασία λειτουργίας. Οι κοινές επιλογές περιλαμβάνουν:
Νιτριλικό καουτσούκ (NBR): Κατάλληλο για λάδια με βάση το πετρέλαιο και νερό σε μέτριες θερμοκρασίες.
Μονομερές αιθυλενίου προπυλενίου διένιου (EPDM): Ιδανικό για ζεστό νερό, ατμό και ασθενή οξέα/βάσεις, με καλή αντοχή στις καιρικές συνθήκες.
Φθοριοελαστομερές (FKM/Viton): Μια ευέλικτη επιλογή για ένα ευρύ φάσμα χημικών, ελαίων και αυξημένων θερμοκρασιών.
Περφθοροελαστομερές (FFKM/Kalrez): Χρησιμοποιείται για ακραία χημικά περιβάλλοντα και πολύ υψηλές θερμοκρασίες.
