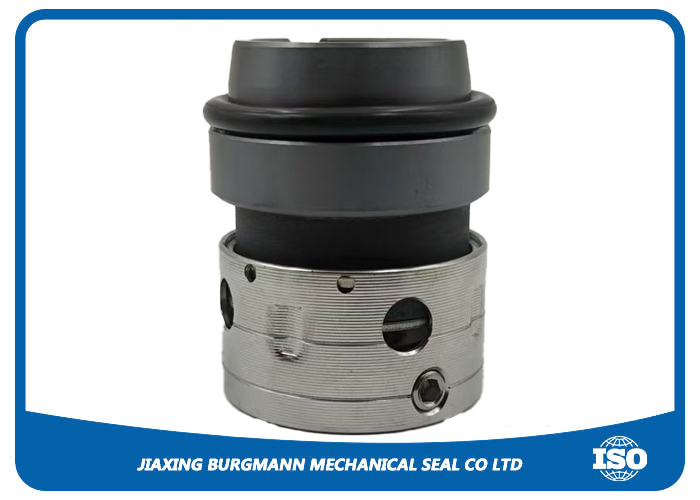

59U Σφράγισμα Αντλίας Πολλαπλών Ελατηρίων
Περιγραφή Προϊόντος
Το Σφράγισμα Αντλίας Πολλαπλών Ελατηρίων 59U είναι μια μηχανική σφράγιση σχεδιασμένη για εφαρμογές φυγοκεντρικών και περιστροφικών αντλιών. Διαθέτει μια διαμόρφωση πολλαπλών ελατηρίων, η οποία εξασφαλίζει ομοιόμορφη κατανομή αξονικής πίεσης και σταθερή απόδοση υπό μεταβαλλόμενες συνθήκες λειτουργίας, συμπεριλαμβανομένης της εκτροπής του άξονα και της δόνησης. Αυτός ο σχεδιασμός διευκολύνει τη σταθερή επαφή των επιφανειών σφράγισης και την ενισχυμένη απαγωγή θερμότητας. Η σφράγιση έχει σχεδιαστεί για να χειρίζεται μια σειρά μέσων, συμπεριλαμβανομένου του νερού, των υγρών διεργασίας και των ήπιων λειαντικών, εντός των καθορισμένων ορίων πίεσης και θερμοκρασίας. Τα τυπικά υλικά κατασκευής περιλαμβάνουν ανθεκτικά στη διάβρωση εξαρτήματα όπως καρβίδιο του πυριτίου ή καρβίδιο του βολφραμίου για τις επιφάνειες και ελαστομερή όπως FKM ή EPDM για δευτερεύουσα σφράγιση. Είναι κατάλληλο για τυπικό βιομηχανικό εξοπλισμό άντλησης σε χημικές, πετροχημικές και γενικές βιομηχανικές υπηρεσίες.
Μηχανική σφράγιση: JG 59U
Βασικές Προδιαγραφές
| Μέγεθος άξονα |
14~100mm |
| Πίεση |
≤1.7Mpa |
| Θερμοκρασία |
-20℃~200℃ |
| Ταχύτητα περιστροφής |
≤ 25m/s |
| Μέσο |
Νερό, λάδι και αριθμητική τιμή pH των λυμάτων είναι 6,5~8 |
| Προφίλ |
μονή σφράγιση/ανισορροπίες/ανεξάρτητο από την κατεύθυνση περιστροφής/Σύμφωνα με το EN12756(DIN24960)
Αυτή η σειρά μηχανικών σφραγίσεων είναι σχεδιασμένη με δομή πολλαπλών ελατηρίων και είναι συμπαγής σε δομή, έχει μικρό αξονικό μέγεθος και αξιόπιστη στεγανότητα. Χρησιμοποιείται ευρέως σε λάδι, νερό, οργανικούς διαλύτες και άλλα ασθενώς διαβρωτικά μέσα.
|
Υλικό μηχανικής σφράγισης JG 59u
- Σταθερός Δακτύλιος:(Κεραμικό/SIC/TC)
- Περιστρεφόμενος Δακτύλιος:(Άνθρακας/SIC)
- Δευτερεύουσα Σφράγιση:(NBR/EPDM/)
- Στερέωση:(SUS304/SUS316)
- Ελατήριο:(SUS304/SUS316)
- Θήκη Ελατηρίου:(SUS304/SUS316)
Εφαρμογή
Τα JG 59U/58U χρησιμοποιούνται σε αντλίες καθαρού νερού, αντλίες λυμάτων, υποβρύχιες αντλίες και χημικές αντλίες, οι οποίες εφαρμόζονται σε λάδι, νερό και ασθενώς διαβρωτικά διαλύματα.
- Αντλίες Χημικής Επεξεργασίας
- Αντλίες Πετροχημικών και Διυλιστηρίων
- Αντλίες Διεργασίας Πετρελαίου και Αερίου
- Γενικά Βιομηχανικά Συστήματα Νερού και Ψύξης
- Αντλίες Φαρμακευτικής και Επεξεργασίας Τροφίμων (με συμβατά υλικά)
- Εξοπλισμός Άντλησης Θαλάσσης και Ανοικτής Θάλασσας
- Αντλίες Άρδευσης και Επεξεργασίας Νερού
- Αντλίες HVAC και Κυκλοφορίας
- Αντλίες Λάσπης και Ήπιας Λειαντικής Υπηρεσίας
Συσκευασία & Αποστολή
Λεπτομέρειες Συσκευασίας:
- Η σφράγιση είναι τυλιγμένη σε πλαστικό φύλλο
- Βάλτε τη σφράγιση μέσα σε ένα λευκό κουτί
- Βάλτε το λευκό κουτί μέσα στο χαρτοκιβώτιο
- Μέγεθος χαρτοκιβωτίου: 30*30*28cm
Συχνές Ερωτήσεις
Ε1: Ποιο είναι το κύριο πλεονέκτημα σχεδιασμού του Σφραγίσματος Αντλίας Πολλαπλών Ελατηρίων 59U;
Α1: Ο σχεδιασμός πολλαπλών ελατηρίων του παρέχει πιο σταθερή δύναμη κλεισίματος και καλύτερη ανοχή στην κακή ευθυγράμμιση του άξονα και τη δόνηση σε σύγκριση με τις σφραγίσεις ενός ελατηρίου.
Ε2: Σε ποιους τύπους αντλιών εφαρμόζεται συνήθως το Σφράγισμα Αντλίας Πολλαπλών Ελατηρίων 59U;
Α2: Εφαρμόζεται συνήθως σε χημικές αντλίες διεργασίας προτύπου ANSI, θαλάμους σφράγισης API 682 και άλλες φυγοκεντρικές αντλίες γενικής χρήσης σε διάφορες βιομηχανίες.
Ε3: Ποιες είναι οι τυπικές επιλογές υλικών επιφανειών που είναι διαθέσιμες για το Σφράγισμα Αντλίας Πολλαπλών Ελατηρίων 59U;
Α3: Οι τυπικές επιλογές περιλαμβάνουν συχνά καρβίδιο του βολφραμίου έναντι καρβιδίου του πυριτίου και καρβίδιο του πυριτίου έναντι καρβιδίου του πυριτίου, που επιλέγονται με βάση το συγκεκριμένο υγρό και τις συνθήκες λειτουργίας.
Ε4: Πώς αποδίδει το Σφράγισμα Αντλίας Πολλαπλών Ελατηρίων 59U σε λειαντική υπηρεσία;
Α4: Με κατάλληλα ζεύγη σκληρών υλικών επιφανειών όπως καρβίδιο του πυριτίου έναντι καρβιδίου του πυριτίου, η σφράγιση 59U μπορεί να χειριστεί ήπια λειαντικά εναιωρήματα, αν και μπορεί να συνιστώνται εξωτερικά σχέδια έκπλυσης για σοβαρές εφαρμογές.
Ε5: Είναι το Σφράγισμα Αντλίας Πολλαπλών Ελατηρίων 59U κατάλληλο για εφαρμογές υψηλής θερμοκρασίας;
Α5: Ναι, όταν είναι εξοπλισμένο με ελαστομερή υψηλής θερμοκρασίας ή μεταλλικούς φυσητήρες και κατάλληλα υλικά επιφανειών, μπορεί να λειτουργήσει εντός αυξημένων εύρων θερμοκρασίας, ανάλογα με τις συγκεκριμένες διαμορφώσεις μοντέλων.
Ε6: Μπορεί το Σφράγισμα Αντλίας Πολλαπλών Ελατηρίων 59U να διαμορφωθεί για διατάξεις διπλής σφράγισης;
Α6: Ναι, η φυσίγγια σφράγισης 59U μπορεί να σχεδιαστεί ως διπλή (ή διπλή) σφράγιση υπό πίεση για το χειρισμό πτητικών, επικίνδυνων ή μηδενικών εκπομπών.
