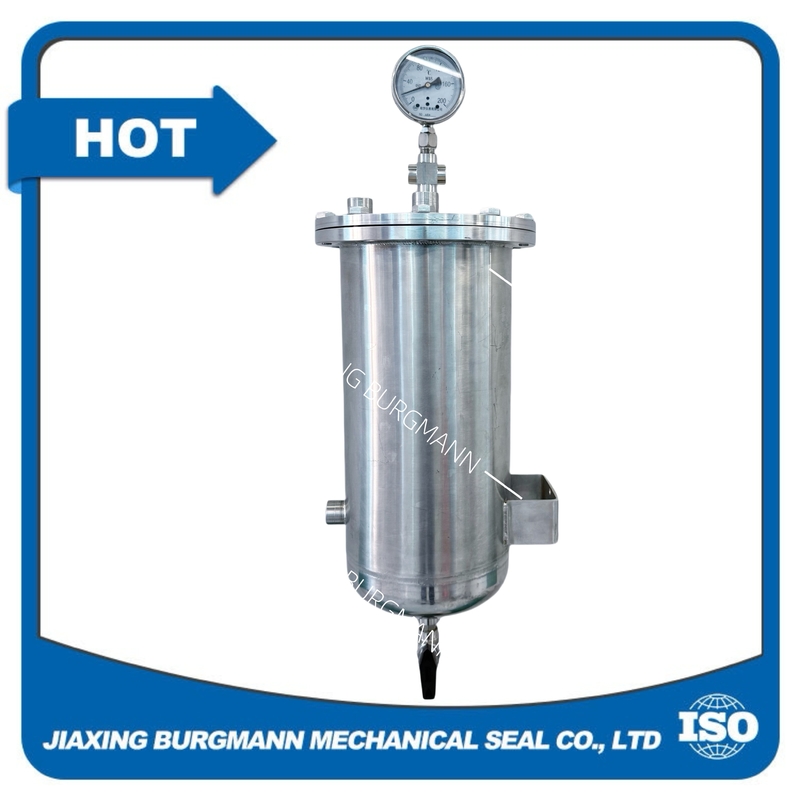

304/316 Σχέδιο API 53 Μηχανολογικό Συστήμα Βοηθητικής Σφραγίδωσης για Βιομηχανικά Προϊόντα

Πλάνο PI 53 Μηχανικό βοηθητικό σύστημα σφράγισηςέχει σχεδιαστεί για διπλές μηχανικές σφραγίδες υπό πίεση, οι οποίες παρέχουν καθαρό, ψυγμένο υγρό φραγμό σε πίεση υψηλότερη από εκείνη της αίθουσας σφραγίδωσης της αντλίας για να εξασφαλιστεί μηδενική εκπομπή υγρών διαδικασίας.Περιλαμβάνει κυρίως τους ακόλουθους τρεις υποτύπους:

- Σχέδιο API 53A: Χρησιμοποιεί μια εξωτερική δεξαμενή απομόνωσης υπό πίεση με αέριο για την παροχή καθαρού υγρού απομόνωσης στον θάλαμο σφράγισης.και η πίεση του υγρού απομόνωσης ελέγχεται από εξωτερικό ρυθμιστή αερίουΗ πίεση του εξωτερικού θαλάμου σφράγισης πρέπει να είναι 0,14 - 0,17 MPa υψηλότερη από εκείνη του σφραγισμένου μέσου.αλλά το υπό πίεση αέριο δρα απευθείας στο υγρό απομόνωσης, η οποία μπορεί να προκαλέσει διάλυση αερίου στο υγρό και να επηρεάσει τη λειτουργία της σφραγίδας.

- Πλάνο API 53B: πιέζει το σύστημα κυκλοφορίας του υγρού σφραγίσματος μέσω μιας συσκευής αύξησης πίεσης τύπου ουροδόχου κύστης, και στη συνέχεια το κυκλοφορεί μέσω μιας αντλίας.η θερμότητα απομακρύνεται με ψύξη αέρα ή ψύξη νερούΗ πίεση της ουροδόχου κύστης - τύπου πίεσης - αυξάνοντας συσκευή παρέχεται από μια εσωτερικά - φουσκωμένη ουροδόχο κύστη.και μπορεί να αντισταθμίσει σε κάποιο βαθμό όταν το υγρό απομόνωσης διαρρέει.

- Σχέδιο API 53C: Το υγρό απομόνωσης πιέζεται έμμεσα από το μέσο μέσω δεξαμενής αύξησης πίεσης, η οποία χρησιμοποιείται σε συνθήκες εργασίας όπου η πίεση του μέσου κυμαίνεται σημαντικά.Η δεξαμενή αύξησης πίεσης είναι συσσωρευτής τύπου έμβολοΤο ενσωματωμένο σύστημα πλύσης χρησιμοποιεί το δαχτυλίδι άντλησης στην σφραγίδα για να παρέχει ενέργεια για την αυτόματη πίεση του υγρού απομόνωσης.Το σύστημα διαχωρισμένου σχεδιασμού αποχέτευσης ψύκνει το υγρό απομόνωσης σε ψυγείο και στη συνέχεια το κυκλοφορεί στο θάλαμο σφράγισης για ψύξη και αποχέτευση, και υλοποιεί την αυτόματη πίεση του υγρού απομόνωσης μέσω ενός σωλήνα υποκαταστήματος που συνδέεται με το άνω μέρος του έμβολο πίεσης.
